  • 您的位置>首頁 > 氣動閘閥 > Z661H-100型氣動對焊閘閥

    Z661H-100型氣動對焊閘閥

    氣動對焊閘閥圖片


    一、Z661H-100型氣動對焊閘閥概述:

    Z661H\Z661Y型氣動對焊閘閥,為對焊連接契式單閘板閘閥。多用于電廠高溫高壓蒸汽工況,通常使用材質有425℃WCB、550℃ WC6、595℃ WC9等材質。氣動執行器部分可選雙作用或單作用活塞式直行程氣缸,可選帶手動切換裝置、信號反饋、4~20mA調節、0.5秒快關等功能。Z661H與Z661Y型區別在于密封的堆焊材料不同,代號H為13Cr材料,硬度35HRC,代號Y為司太立硬質合金,硬度40HRC左右。實際壓力100公斤以上,溫度350℃以上,選用司太立做密封面材料,耐磨耐高溫性能更優異。


    二、Z661H-100型氣動對焊閘閥產品性能:

    公稱通徑DN(mm)405080100125150200250300350400450500600
    額定流量系數KV170270510940140022003500850096001300017000550002700038000
    公稱壓力PN(MPa)1.6、2.5、4.0、6.4、10.0、15.0、20.0、25.0、32.0、42.0
    活塞直徑D(mm)120160280360420540
    操作壓力P(MPa)0.4~0.6
    介質溫度t(℃)標準:-20~425高溫:250~595低溫:-196~-200
    允許泄漏量10-8×KV
    流量特性快開
    動作方式繼續、連續(配閥門定位器)


    三、Z661H-100型氣動對焊閘閥主要零件材質:

    型號材料
    閥體、閥蓋、閘板閥桿密封面填料
    Z661H-100~160碳素鋼鉻不銹鋼堆焊鐵基合金石棉石墨或柔性石墨
    Z661H-100P~160P鉻鎳鈦不銹鋼鉻不銹鋼
    Z661Y-100~160Cr5Mo堆焊硬質合金
    Z661W-100P~160P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼本體材料聚四氟乙烯
    Z661Y-100P~160P堆焊硬質合金
    Z661Y-100I~160I鉻鉬合金鋼鉻鉬合金鋼堆焊硬質合金柔性石墨


    四、Z661H-16C~100型氣動對焊閘閥部分產品尺寸:

    公稱通徑
    DN/mm
    公稱壓力
    PN/MPa
    主要外形尺寸和連接尺寸/mm閥門
    重量
    /kg
    附法蘭尺寸/mm
    LHDD1D2
    fz-dWhD0Dn
    501.02503451601251OO1634-1825028454958
    652703951801451201834-1825040486475
    802804251951601352034-1830055507897
    10030051O2151801552038-18300725296110
    12532557024521O1852238-1835010660120136
    15035072528024021O2438-1835014660145163
    2004008203352952652638-1840022062202223
    25045089039035032028312-2340031562225278
    300500107044040036828312-2345039865303330
    350550132050046042830416-2355053065351382
    400600145056551548232416-2555069065398432
    450650156061556553232420-2560087070460485
    500700172067062058534420-25650108078500535
    600800188078072568536520-30700135090600636
    700900208589584080040524-30750195090690726
    8001OOO2590101O95090544524-348002500106790826
    501.62503451601251OO1634-1825028484958
    652703951801451201834-1825040506475
    802804251951601352038-1830058527891
    10030051O2151801552038-18300755296110
    12532557024521O1852238-1835011060120136
    15035072528024021O2438-2335015060145163
    20040082033529526526312-2340022362201223
    25045089040535532030312-2545032668253278
    300500107046041O37530312-2555043270303330
    350550132052047043534416-2560057278351382
    400600145058052548536416-3065074090398432
    450650156064058554540420-3070095595450485
    500700172070565060844420-34750119598500535
    600800188084077071848520-418001455105600636
    7009002085g1O84078850524-41850211O11O690726
    8001OOO2590102095089852524-419502630115790826

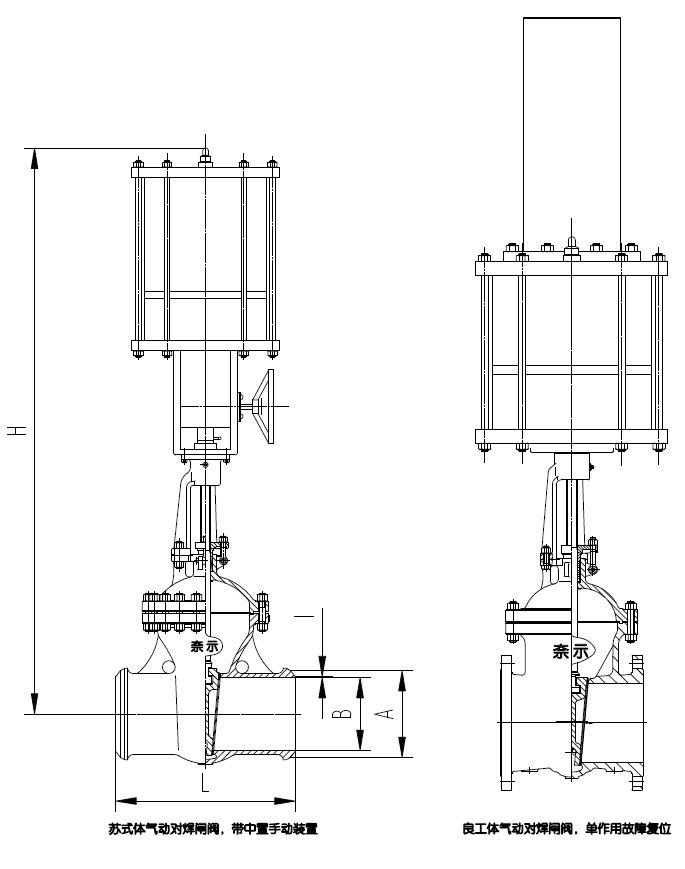

    五、Z661H-100型氣動對焊閘閥產品示意圖:

    氣動對焊閘閥結構圖

    詳細資料請向業務員咨詢!
