D673H氣動對夾蝶閥氣動硬密封蝶閥

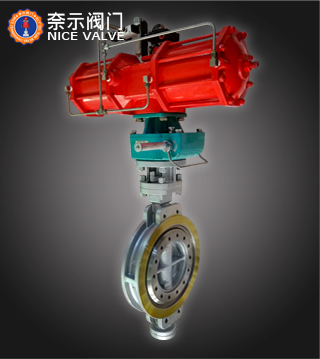

D673H型對夾硬密封蝶閥圖片

一、D673H氣動對夾硬密封蝶閥概述：

D673H氣動對夾硬密封蝶閥的閥板采用多層次不銹鋼密封圈，通過閥桿閥板中心三維偏心與經過堆焊加硬防銹的閥座接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。通過氣動控制模塊，可氣動可手動，可就地可遠傳，可切斷可調節，因此被廣泛地應用到介質溫度≤425℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。D673H氣動對夾硬密封蝶閥性價比高，是調節流量和截斷流體的最佳裝置。

二、D673H氣動對夾硬密封蝶閥產品性能：

公稱通徑	DNmm	50～1 400
公稱壓力	PNMPa	0.25	0.6	1．O	1.6	2.5	4.0
試驗壓力 PsMPa	強度試驗	0.375	0.9	1.5	2.4	3.75	6．O
	密封試驗	0.275	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	O.5～0.7MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	一 40℃～5 70℃

三、D673H氣動對夾硬密封蝶閥產品零件：

閥體	WCB、合金鋼、不銹鋼、QT4500
蝶板	WCB、合金鋼、不銹鋼、QT4500
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

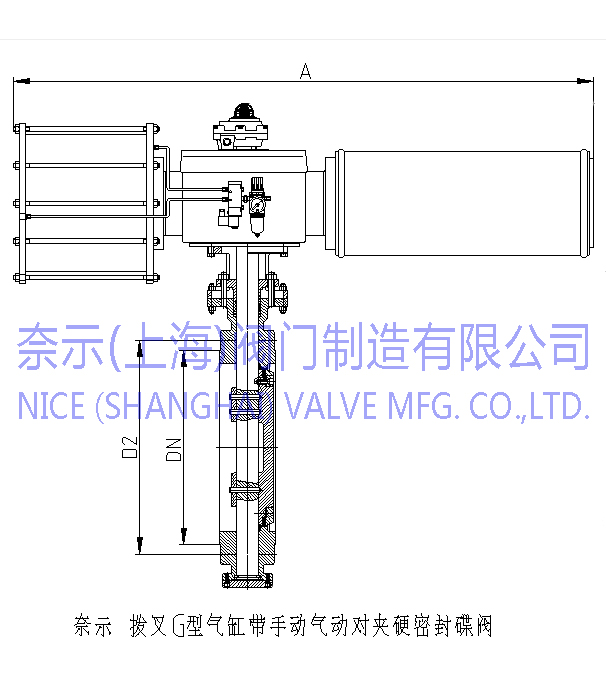

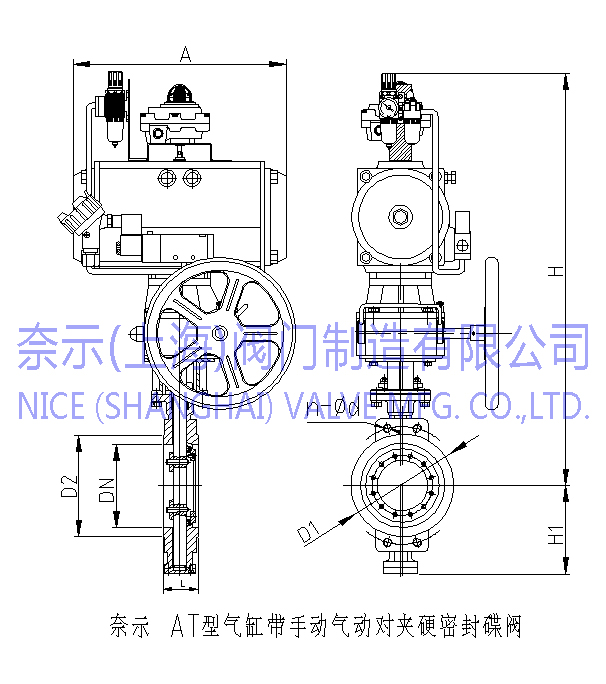

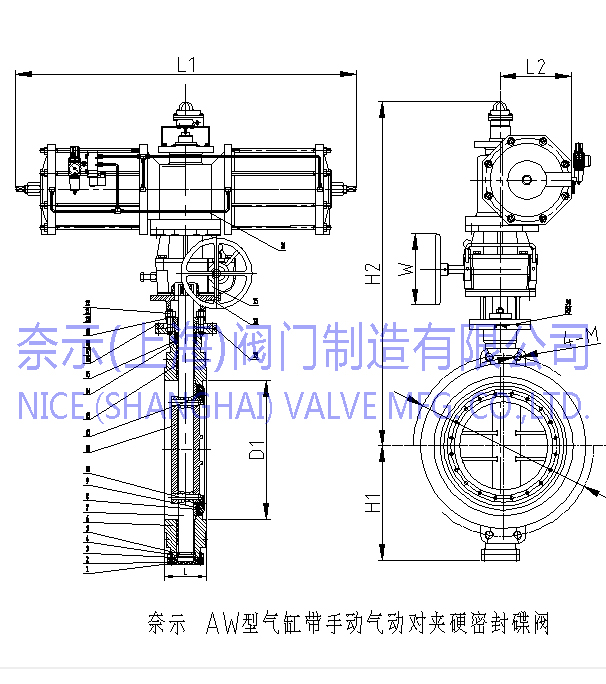

四、D673H氣動對夾硬密封蝶閥產品尺寸：

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52
