Q644F-16C氣動三通球閥

Q644F型氣動三通球閥

一、Q644F-16C氣動三通球閥概述:
Q644F氣動三通球閥又稱氣動換向閥是由氣動執行機構和L型三通球閥組成，是一種三通道的回轉型球閥，具有密封性好、結構嚴謹、重量輕、維護簡便等優點，可滿足不同的生產工藝要求。Q644F氣動三通球閥L形流道廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化流向控制中。
Q644F氣動L型三通球閥在結構上采用一體化結構，三面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化，Q644F氣動三通球閥能實現管道中介質流向的切換。

二、Q644F氣動三通球閥產品性能：

試驗壓力	公稱壓力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C：水、油、氣；P：硝酸類；R：醋酸類

三、Q644F氣動三通球閥產品零件：

閥體、閥蓋	WCB、CF8
球體	WCB+Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

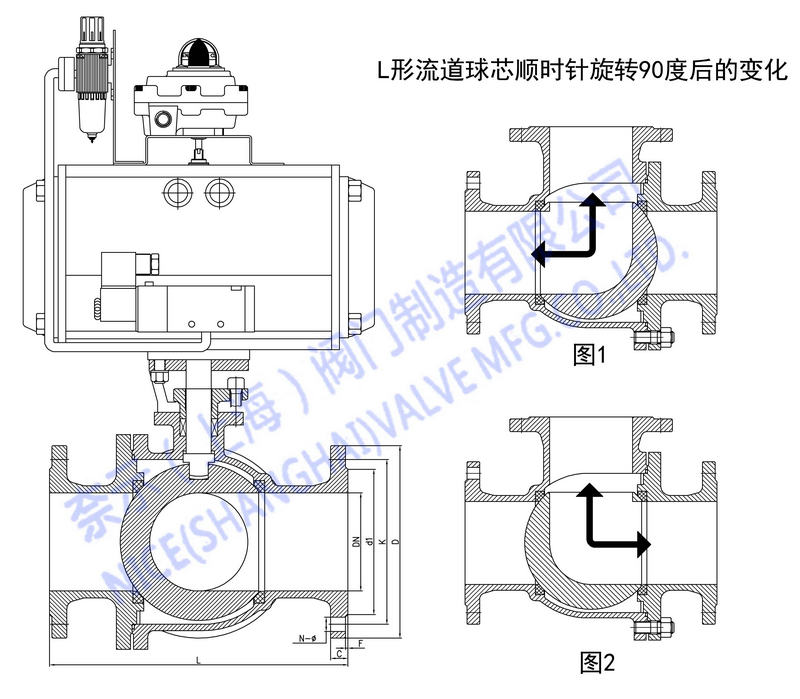

四、Q644F氣動三通球閥產品尺寸：

公稱壓力	公稱通徑		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	Mpa	mm	in	mm	mm
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65
	20	3/4	150	75	68	160		20	3/4	150	75
	25	1	160	80	75	160		25	1	160	80
	32	1 1/4	180	90	85	200		32	1 1/4	180	90
	40	1 1/2	200	100	95	200		40	1 1/2	200	100
	50	2	230	115	110	250		50	2	230	115
	65	2 1/2	290	145	130	300		65	2 1/2	290	145
	80	3	310	155	155	400		80	3	310	155
	100	4	350	175	180	500		100	4	350	175
	125	5	400	200	250	600		125	5	400	200
	150	6	480	240	275	800		150	6	480	240
	200	8	580	290	325	1000		200	8	580	290
