Z661Y氣動鍛鋼閘閥

一、Z661Y氣動鍛鋼閘閥簡述：
Z661Y氣動鍛鋼閘閥，為小口徑鍛鋼閘閥，有內螺紋與承插焊兩種連接方式。鍛鋼閘閥流體阻力小，啟閉所需力矩較小。雙向密封結構使用介質順流逆流兩個方向均可形零泄漏密封。全開時密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。

二、Z661Y氣動鍛鋼閘閥標準材質細表：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276420	A276304	A276304(L)	A276316(L)
3	閘板	A182F430&410	A182F304	A182F304(L)	A182F316(L)
4	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F304(L)	A182F316(L)
10	活節螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料壓板	A105	A182F11	A182F304(L)	A182F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

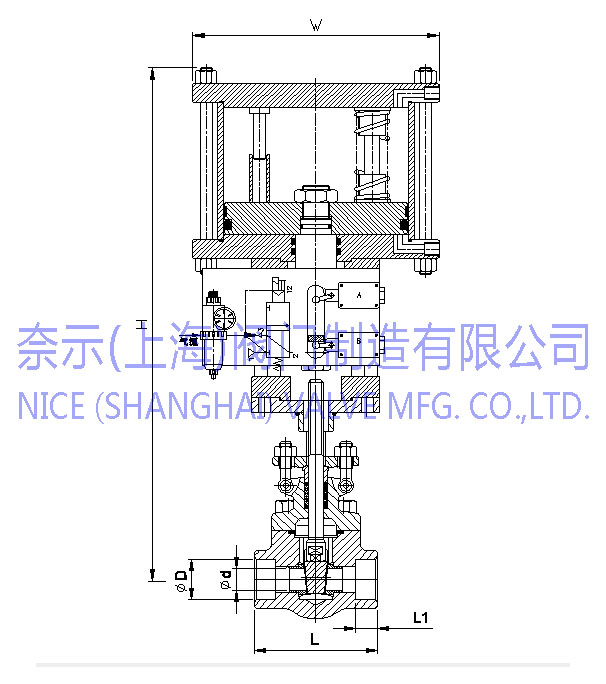

三、Z661Y氣動鍛鋼閘閥尺寸(MM)和重量(KG)：

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	120	140	178	210
H(開)		169	197	197	236	246	283	330	354
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
重量	焊接式	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0
